  FPGA实验教学套件

   一、板子用途、目的及使用对象

    Mars-EDA-F系列实验板是针对初、中级用户推出的FPGA开发实验平台,基于Mars-EDA系列的中端开发实验平台,可做高校EDA课程配套实验平台使用,实验板针对Altera和Xilinx两大主流厂商的主流FPGA芯片推出,实验平台采用核心模块板加底板形式设计,核心模块板采用4层板走线,兼顾两大厂商的主流芯片。两个96pin欧式接插件将所有FPGA器件IO引出,适合用户在此基础上扩展所需模块,做算法评估,数据处理等使用。

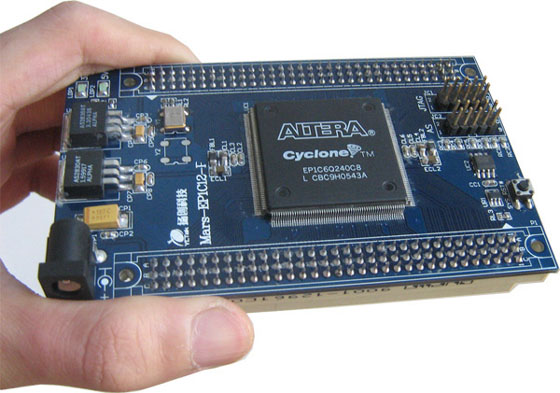

二、Mars-EP1C6-F-Core核心板介绍:

  Altera Cyclone系列FPGACyclone是基于成本优化的,全铜工艺的1.5V SRAM工艺,高达20,060个逻辑单元和288K位的RAM,除此之外,Cyclone系列的FPGA还集成了许多复杂的功能。Cyclone系列FPGA提供了全功能的锁相环(PLL),用于板级的时钟网络管理和专用I/O接口,这些接口用于连接业界标准的外部存储器器件。低成本结构和Cyclone FPGA丰富的器件资源相结合,能够实现完整的可编程芯片系统(SOPC)方案。

    Mars-EP1C6-F FPGA核心板采用Cyclone系列中较为基础的EP1C6器件,针对FPGA的初级、中级开发者设计,帮助用户降低学习成本和系统评估成本的硬件模块。板子采用4层板布线, 两个96pin欧式接插件将所有FPGA器件IO引出,适合用户在此基础上扩展所需模块,做算法评估,数据处理等使用。

    配合Mars-EDA-F系列实验主板,用户可做相关一系列实验,亦可借助实验主板提供的现有功能做评估使用。我们也希望用户借助本模块开发创意性产品。

    板上有标准DC接口,板载FPGA---EP1C6 和PROM—EPCS1配置芯片,板上同时提供JTAG接口和AS编程下载接口。

硬件配置

a) EP1C6-PQ208
b) EPCS1
c) AS2830-3.3
d) AS2830-1.5
e) 40MHZ有源晶振
f) STC811复位芯片

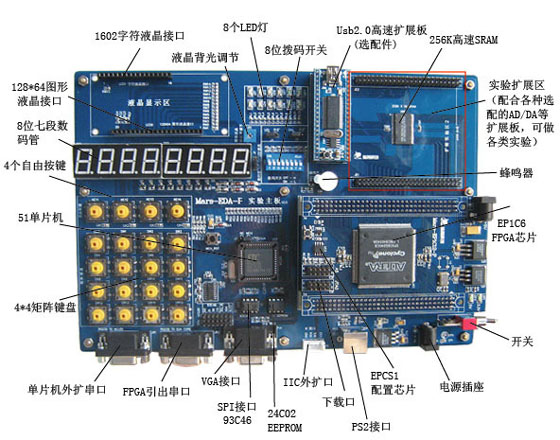

三、实验主板硬件配置及配套实验

1、硬件配置
 STC89LE52
 256K*16bit SRAM
 MAX3232
 93C46
 AT24LC02
 4*4矩阵按键
 8段数码管
 蜂鸣器
 拨码开关
 LED灯
 2个自由按键
 1602字符液晶接口
 12864图形液晶接口
 VGA接口
 PS2接口
 USB2.0 Cy7c68013扩展实验板(选购)
 ADC/DAC扩展实验板选购(选购)

2、FPGA配套实验例程(所有例程都提供VHDL、Verilog HDL两种语言的完整源代码)
基础实验:
1. 加法实验
2. 减法实验
3. 乘法实验
4. 除法实验
5. 四位比较器
6. 多路选择器
7. 优先编码器
8. 二进制到BCD码转换
9. 简单状态机

接口实验:
1. 跑马灯实验
2. 矩阵键盘实验
3. 7段数码管实验
4. 蜂鸣器实验
5. 串口通讯实验
6. 拨码开关实验
7. IIC接口EEPROM存取实验
8. MCU51通讯实验
9. PS2键盘实验
10. VGA显示实验
11. 1602字符液晶显示实验
12. 12864图形液晶显示实验
13. SRAM读写实验

FPGA配合Cypress CY7C68013A usb2.0高速传输实验:(选配Usb2.0高速实验扩展板,提供该部分实验代码)
14. Slave方式 FIFO USB IN实验
15. Slave方式 FIFO USB OUT实验
16. GPIF方式 FIFO USB IN/OUT实验

综合实验:

1. 模拟交通灯实验
2. 数字时钟实验

3、单片机配套实验 (所有例程都基于Keil C工程,提供完整源代码)
(1). LED流水灯实验
(2). 矩阵键盘扫描实验
(3). 8位7段数码管显示
(4). 16*2字符液晶驱动显示实验
(5). 128*64液晶驱动显示实验
(6). 24C02/64的IIC接口操作实验
(7).  93C46的Microwire接口操作实验
(8). 音乐演奏实验
(9). RS232接口实验
(10).  数字时钟实验

四、销售清单:

1. Mars-EDA-F 实验主板 一块
2. Mars-EP1C6-F-Core FPGA核心板  一块
3. 配套DVD光盘 一张(含开发手册、板子原理图、常用EDA软件)
4. 串口线  一条
5. Altera ByteBlasterII下载线  一条
6. 内正外负 5V  电源 一个

7. 16*2字符液晶模块  一块(选配件,需要的用户另加20元)
8. 128×64图形液晶模块(带汉字库) 一块 (选配件,需要的用户另加100元)
9. Usb2.0高速实验扩展板(选配件,含Cypress 68013A usb2.0高速芯片,需要的用户另加150元,附带usb开发相关资料和示例代码)

四、费用:1800元

关于质保:

质量问题,产品本身1个月保换,半年免费维修(CPLD/FPGA、单片机主芯片、液晶模块出厂均测试完好,不在质保之列)。 本开发板系统为3.3V系统,用户自己扩展功能模块时,请勿直接与5V系统对接!!
